Grabenlose Rohrverlegung & Kabelverlegetechnik

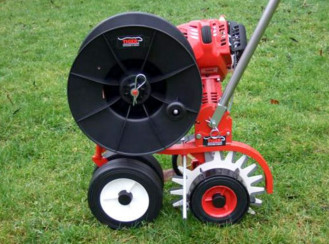

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

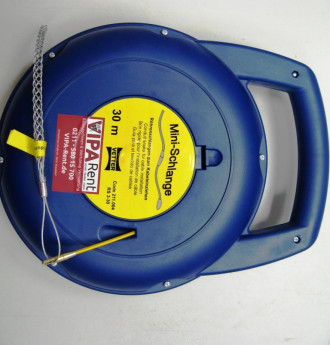

Kabeleinziehhilfe Vetter 30m Ø3mm

Kabeleinziehhilfe Vetter Minischlange gelb.
Kabeleinziehgerät kpl. in Kunststoffgehäuse,
Kabeleinziehsystem Ø3,0mm.
Der Glasfaserkern dieses Kabeleinziehdrath ist um 10 % stärker
als andere Kabeleinziehspiralen, dadurch weist sie eine wesentlich höhere Schubstabilität mit dem Kabeleinziegstrumpf speziell durch Rohre Ø M20 und auch eine höhere Bruchfestigkeit auf als andere 30m Kabeleinziehhilfen.

Mit der Kabeleinziehhilfe Vetter Minischlange
erhalten Sie folgendes Zubehör:

1 Federführungskopf D 7 und 1 St. D 10.
1 Kabelziehstrumpf mit MS-Zugöse für Kabel-D 6-9.
1 Einziehscheibe Gummi D 75.
1 Service-Satz mit versch. Teilen mit einer Bedienungsanleitung.

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

Tiger Kabel Verlegemaschine SCHLITZI TSK Rasenkantenschneider, Kabelverlegemaschine mit maximal 4 mm Kabeldurchmesser für Erd- oder Sandboden mit oder ohne Grasnarbe Verlegetiefe des Kabels maximal 7 cm mit einem Mindestradius von 30 cm. Verlegegeschwindigkeit entspricht der Schrittgeschwindigkeit, mit Antrieb 3,2 km/h Holmneigung 3-fach verstellbar geringer Arbeitsaufwand, weil das Nachwalzen der Rasenfläche entfällt! bei Ausführung mit Antrieb, Kraftaufwand um 50% geringer! Die TIGER-Kabelverlegemaschine ist auch als reiner Rasenkantenschneider einsetzbar! Technische Daten Zenoah Zweitaktmotor Hubraum 25,4ccm Membranvergaser Gemisch: 1:25

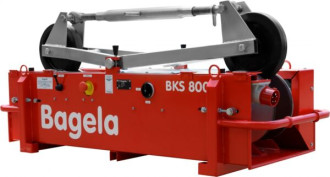

Kabelschubgerät Bagela BKS 800 Schubgeräteanlage Rohrschubgerät

Bagela bietet für jede Situation das Richtige. Mit unseren Schubgeräten sind größere Verlegestrecken auch auf kurvenreichen Trassen zu schaffen. Wir haben ein Gerät für beschränkte Platzverhältnisse konzipiert, das auch innerhalb von Gebäuden, auf Kabelpritschen, oder Schiffen eingesetzt werden kann.

Mit den Bagela Kabel- und Rohrschubgeräten nutzen Sie unser Knowhow für vielfältigste Einsatzgebiete.

Gerne Beraten wir Sie gerne und erstellen Ihnen ein individuelles Angebot !

Kabelverlegemaschine mieten VONBLON 600MH, Geschwindigkeit 15 m/min, Kabeltiefe 4-6 cm, Gewicht 36 kg

für leichtes transportieren, montieren + einsetzen von Türen

Angebot A9262 .

https://www.youtube.com/watch?v=rqDNOxpXWfI

Schweres Kabel ohne Anschluss Elektroverteiler

Kabel5x70, Schweres Kabel 5 x 70 mm²,  Aussendurchmesser 47 mm, Leiter Nennquerschnitt  70 mm²

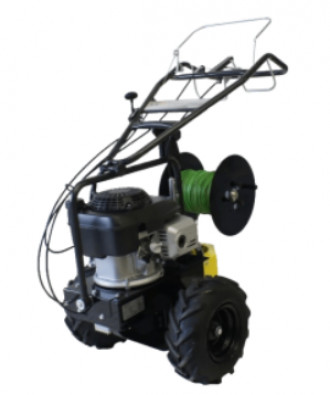

Kabelverlegemaschine STIGA NT60, Gewicht 45 kg, Geschwindigkeit: 36 m /Min. • Motor: Benzin • Motorleistung: 5,4 PS / 4,2 kW

Rohrschiebeadapter mieten MTS RSA, mit Schnellwechsel OilQuick OQ 70-55, für Rohre DN 1000 (mit Verbeiterung bis DN 1500) zu schieben, positionieren und heben.

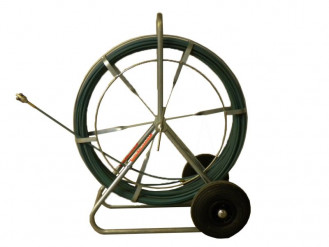

Rohrviper (2)

Länge: 100 m

˜Ø 9 mm
auf Haspel Ø 800 mm

mit Alu-Anfangsbirne und Schäkel

Details

Rohrviper (1)
Länge: 50 m
˜Ø 4,5 mm
auf Haspel Ø 420 mm

2 x Messinghülse, 1 x Alu-Anfangsbirne

Rohrschiebeadapter mieten MTS RSA, mit Schnellwechsel OilQuick OQ 70-55, für Rohre DN 1000 (mit Verbeiterung bis DN 1500) zu schieben, positionieren und heben.

Kabelschubgerät mit Hydraulikaggregat und Steuerung komplett zu Vermieten, Verleih 800kg Schubkraft


Wer im Ortsnetz in kurvenreicher Trasse mit Straßendurchquerungen oder in engen Kanalanlagen Kabel einzieht, weiß, wie schnell die Zuglastgrenze des Kabels erreicht ist und eine Muffe gesetzt werden muss. Statt das Kabel abzuschneiden und eine Muffe zu setzen, wird das Bagela-Kabelschubgerät zur Zugentlastung in den Kabelgraben vor die Kurve gesetzt und das Kabel kann in einem Stück verlegt werden.

Bei jedem Einsatz eines BKS 800 spart der Netzbetreiber somit eine Muffe ein. Außerdem verliert der Kabelverleger keine Zeit durch:

Kabel schneiden
Trommel umsetzen
Erstellen einer Muffengrube
Absperren und nachträgliches schließen der Muffengrube


Funktion:
Das Kabel wird über zwei Paar angetriebene Tellerscheiben geführt und von oben mit zwei Druckrädern zwischen den Tellerscheiben gehalten. Die Tellerscheiben bestehen aus einer speziellen hochelastischen, zähen Vulkolanmischung, erzeugen eine hohe Friktionskraft und sind äußerst verschleißarm.

Dadurch, daß die Tellerscheiben auf der Achse verstellbar sind, können Kabel und Rohre mit einem Durchmesser von 30-180 mm sowie drei Einleiterkabel 20kV gebündelt verlegt werden. Nach der Verlegung wird die Druckvorrichtung abgenommen und das Kabel seitlich abgelegt. Auf Grund der geringen Entnahmehöhe von 340 mm entstehen keine lästigen Kabelschleifen.

Durch ihre kompakte Bauart passen die Schubgeräte in jeden Kabelgraben oder Kabelschacht. Der Antrieb erfolgt über einen Elektromotor, sodass man die Möglichkeit hat, über Schaltkästen mehrere BKS 800 parallel zu steuern. Alternativ können die Schubgeräte mit Hydraulikmotoren ausgerüstet und von Hydraulikaggregaten oder Minibaggern versorgt werden.

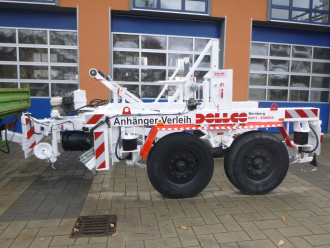

BTT 131.80V hydraulisch verbreiterbar anlieferung an die Baustelle durch LKW und Einweisung

durch den Ausbau der erneuerbaren Energie z. B. Offshore-Windparks und deren Anbindung kommt es zu einer massiven Netzerweiterung. Statt Freileitungen werden die Hochspannungskabel mit großen Leiterquerschnitten in den Boden gelegt. Um größtmögliche Längen in einem Stück zu verlegen, sind die Kabelhersteller sind dazu übergegangen die Kabel auf breiten Trommeln zu liefern, so dass die Verlegung mit herkömmlichen Kabelwagen nicht zu bewältigen ist.

Der Kabeltrommeltransportanhänger BTT 131.80 ist hydraulisch verbreiterbar. Durch die Luftfederung lässt sich der Anhänger seitlich absenken, um sich auch an schräg stehende Trommeln in schwierigem Gelände anzupassen.

Die nach hinten offene U-Bauweise ermöglicht die Verwendung eines geänderten Zugdeichseldreieckes in dem die Hydraulikzylinder für die Verbreiterungsfunktion untergebracht sind.

Einfache Verbreiterung des Fahrzeuges und des Trommelantriebes durch die Anhängerhydraulik
Den Fahrzeugrahmen mit Sicherungsbolzen in der erforderlichen Breite arretieren fertig
Trommelachsen werden in den entsprechenden Längen am Anhänger mitgeführt

KH 130 zusammengefahrener Zustand

Verbreiterung

Die Gesamtbreite der Anhänger beträgt im zusammengefahrenen Zustand entsprechend der StVZO 2550 mm. Im Baustellenbereich kann eine Verbreiterung auf maximal 4000 mm erreicht werden. Die lichte Ladeweite wird so
von 1690 mm auf 3090 mm vergrößert. (Die Abmessungen können je nach Anhängertyp abweichen). Der Trommelantrieb ist geteilt und wird bei der Verbreiterung automatisch mitgenommen.

Schmölz Equipment Rohreindrücker für Kanalrohre, SchachtFix

Rohrschiebeadapter mit Dreh-vorrichtung, Tragkraft 3,8 t
Rohre Zusammenschieben und PositionierenMechanische Eindrückvorrichtungmit Gebrauchsmusterschutz zum Zusammen-schieben und Positionieren von Rohren aller Art, vorrangig für Betonrohre von DN 300-DN 1200.Die mechanische Drehbarkeit der Schiebeplatte ermöglicht eine Anwendung abweichend von der Verlegeliniedes Rohres. Das bedeutet, der Bagger muss beim Zusammenschieben der Rohre nicht exakt in Verlegerichtungstehen. Die Anpassung der Schiebeplatte an die Rohrmuffe erfolgt selbständig. Die bewegliche Positio-nierungsplatteermöglicht schon bei kleinen Rohrdurchmessern eine ausgezeichnete Sicht des Maschinisten auf die Laserscheibe.
 Vorteile•Als Anbaugerät für OilQuickoder LikuFIXSchnellwechslersystem konzipiert•Zusammenschieben und Positionieren der Rohre ohne Gefährdung des Personals•Alleinbedienung durch Maschinisten•die perfekte Möglichkeit der Kleinmechani-sierungdurch Kombination mit einem beliebigen mechanischen Rohrgreifer wie z.B. PipeFixund MultiFix

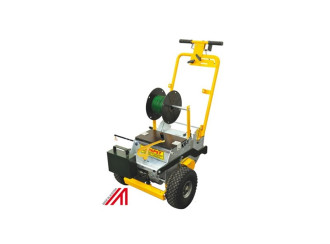

Kabelverlegemaschine für Rasenroboterkabel

Kabeldurchmesser max. 4 mm

Verlegetiefe: 50 mm

Verlegeleistung: 60m/Stunde

Akku Laufzeit ca. 1500m

Gewicht 110 kg

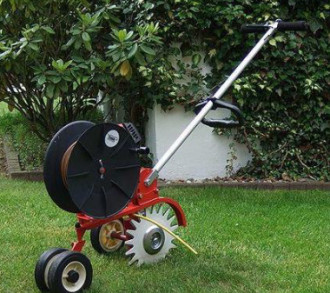

KABELVERLEGEMASCHINE Schlitzi für Rasenroboterkabel
für Rasenroboterkabel
Tiefe max. 7cm
nur 13,7 kg Gewicht
2-Takt-Motor
max. 4mm Kabeldicke
