Winden

Kabelziehwinde Bagela KW3000, Die Winden dieser Serie sind ideal für alle Arten von Kabelverlegeprojekten, insbesondere für Saisonverträge der Telekom und der Stromversorger sowie für Instandhaltungsarbeiten, bei denen Verlässlichkeit und Mobilität unerlässlich sind und bei denen oft eingeschränkte räumliche Verhältnisse vorherrschen.

Ein Zugkraftbegrenzungsventil unterbricht den Einzugsvorgang sobald die vorgewählte Zugkraft erreicht ist. Während des Zugvorganges wird die aktuelle Zugkraft über eine Messuhr angezeigt. Züge in Winkeln bis zu 90° (z.B. in Schächten) lassen sich mit Hilfe eines Umlenkbaumes problemlos durchführen. Er wird mit der Seilauslaufrolle am Heck der Winde verbunden.

Im Betrieb bleibt die Winde geschlossen, nur das Bedienpult wird ausgeschwenkt. Die gesamte Antriebseinheit, einschließlich des Bedienpultes, ist auf einen Grundrahmen aufgebaut und in einem verschließbaren schallgedämmten Stahlblechgehäuse von nur 2700 mm Länge, inkl. Zugdeichsel, untergebracht.

Die Hilfsseilwinde Bagela 30/11 wird vorwiegend in Kabelkanalanlagen und auf den Leerrohrtrassen der Telekom eingesetzt.

Das 4 mm starke Seil wird an einem Manschettenkolben befestigt und mit Druckluft durch Rohre bis zu 1000 m Länge geschossen. Dieser Manschettenkolben kann zugleich auch als Kalibrierdorn benutzt werden. Das Seil läuft frei von der Seiltrommel ab, kann jedoch jederzeit über den Antriebskeilriemen gebremst werden. Mit der Hilfsseilwinde wird dann das schwere Seil der Kabelziehwinde oder ein leichtes Kabel direkt eingezogen.

Rohrsanierungswinde Bagela RW 10, Gewicht 2400 kg, Diesel-Motor 18 KW, Seillänge 300 m, max. Zugkraft 100 KN, max. Zuggeschw. 50m/min., Serienmäßig: Hydr. Zugkraftanzeige Motordrehzahl Getriebestufenschalter Zugkraftvorwahl Seilgeschwindigkeit Seil:  Ein / Stopp / Aus Nostopp Betriebsstunden  Optional: Fernbedienung Thermodrucker PC 310, Touch-Screen mit Anzeige von  - vorgewählte Zugkraft,  - tatsächliche Zugkraft, - Länge (durch einen Fortschrittsbalkens),  - Geschwindigkeit Datenausgabe über USB  Die Winde wird durch einem Dieselmotor angetrieben mit einem integriertem, stufenlos regelbarem, hydraulischem Getriebe.

Die Rohrsanierungswinden sind mit einer Vorspannautomatik ausgestattet. Über eine druckgesteuerte und förderstromgesteuerte Ölpmpe können Sie die gewünschte Zugkraft vorwählen und das Windenseil auch bei unterschiedlichen Zugwiderständen in der gewünschten Vorspannung halten. Die Winden überwachen und regeln sich während des Ziehvorgangs von selbst. Sie arbeiten effektiver, als es manuel durch Verändern der Zuggeschwindigkeit bzw. Fahren gegen Überstromventiele möglich wäre.

Die Windenaggregate bestehen hauptsächlich aus dem Doppelspillantrieb und der Seilspeichertrommel mit automatischer Wickelvorrichtung. Die ganze Zugkraft wird dabei von einem Doppelrillenspillsystem erzeugt. Aufgebaut sind die Winden auf einem Einachsfahrgestell mit Kugelkopfkupplung und zugelassen für 100 km / h.
Über 2 ausziehbare und vorspannbare Heckstützen oder mit einem Teleskopumlenkbaum werden die Winden gegen ein Widerlager verankert.

Hilfsseilwinde Trommelwinde Bagela RW 1500, Technische Daten: Max. Zugkraft: 15 kN, Max. Zuggeschwindigkeit: 0 - 50 m / min., Antriebsmotor: Benzin 4 kW, Seildurchmesser: 8 mm Seillänge:  200 m Länge: 1000 mm, Breite: 910 mm, Höhe: 800 mm, Gewicht: 340 kg Hilfswinden Typ RW 1500
Diese Winde ist die ideale Winde zum Einbringen von Inliner-Schläuchen in Abwasserkanäle. Eine kompakte Bauweise und somit findet sie Ihren Platz in den meisten Gerätefahrzeugen. Durch die Lenkrollen läßt sie sich direkt über den Abwasserschacht fahren.
Für den senkrechten Zug aus dem Schacht wird die Winde mit 4 Stellfüßen abgestützt. Ein Benzinmotor treibt das Hydraulikgetriebe an und ist über ein Handsteuergerät regelbar. Die Seilverteilung dieser Trommelwinde erfolgt automatisch. Zum Seilausziehen läßt sich die Trommel vom Antrieb freischalten. Auch mit Elektromotor lieferbar für den Einsatz in geschlossenen Räumen.

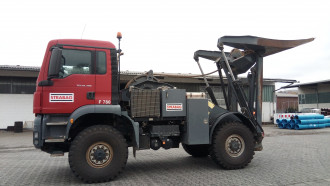

Seilwindentruck/LKW mit Seilwinde mieten mit Bedienpersonal - nutzbare Seillänge 100 m, Durchmesser 44 mm

- Zugkraft 70 t

- Föckersperger "Drehmatik"

- Aufbau und Abstützschild bis 12° neigbar

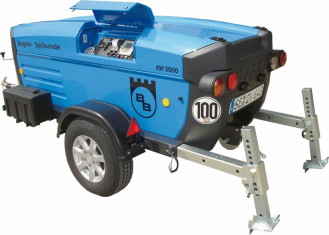

 Kabelziehwinde Bagela KW 3000
- 3800 x 1600 x 1300 mm
- ROHRDEICHSEL GERADE
- Kabelwinde auf 1 Achsfahrgestell montiert-
- Tempo 100 Km/h Zulassung
- Bedienung über Touchscreen
- Drucker
- 500 Meter Stahlkabel, D = 10 mm
- Zuggeschwindigkeit stufenlos regelbar
- Maximal 60 Meter pro Minute
- Zugkraft maximal 30 kN
- Abstützung durch zwei einzeln auszieh- und absenkbare Stützen
- Frachtkosten 1280.- Euro + MwSt.
Cfijzofkkb
- Viele Extras auf Anfrage wie 1000 Meter Seil +1490€
-Umlenkbaum mit Drehgelenk
- Halter Umlenkbaum
- Fernbedienung Vor- Stop Rücklauf / Funkfernbedienung usw.
Bitte einfach anfragen wenn sie noch weitere Details brauchen
- Telefon

Die Hilfsseilwinde Bagela vom Typ 30/11 wird vorwiegend in Kabelkanalanlagen und auf den Leerrohrtrassen der Telekom eingesetzt.

Das 4 mm starke Seil wird an einem Manschettenkolben befestigt und mit Druckluft durch Rohre bis zu 1000 m Länge geschossen. Dieser Manschettenkolben kann zugleich auch als Kalibrierdorn benutzt werden. Das Seil läuft frei von der Seiltrommel ab, kann jedoch jederzeit über den Antriebskeilriemen gebremst werden. Mit der Hilfsseilwinde wird dann das schwere Seil der Kabelziehwinde oder ein leichtes Kabel direkt eingezogen.

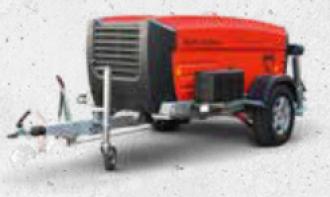

Kabelzugwinde Bagella KW 3000 Spillwinde

3000 Kg Zugkraft

Dieselmotor

Protokollierung
