Raupenkrane in Potsdam mieten

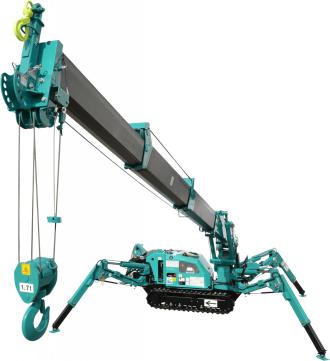

Minikran mieten Raupenkran Maeda MC 174 CMR mieten Baubreite (mm)590Bauhöhe (mm)1300Eigengewicht (kg)1290Hubhöhe (mm)5500Tragkraft (kg)1720

Minikran Maeda MK1033 CWE-1 mieten RaupenkranBaubreite (mm)750Bauhöhe (mm)1995Eigengewicht (kg)2270Hubhöhe (mm)11300Tragkraft (kg)995

Minikran mieten Maeda MC 104 CRM RaupenkranBaubreite (mm)600Bauhöhe (mm)1305Eigengewicht (kg)1150Hubhöhe (mm)5500Tragkraft (kg)995

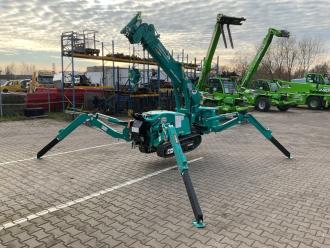

Minikran mieten Berlin Maeda MC 285-2 CRM-G
Baubreite (mm)750Bauhöhe (mm)1470Eigengewicht (kg)2120Tragkraft (kg)2820

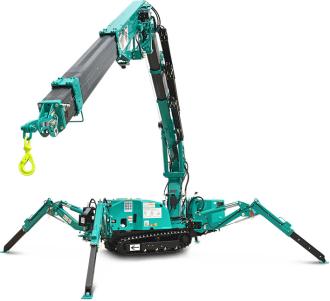

Mini Raupenkran mieten  Maeda MK 1033CW-1
Baubreite (mm)750Bauhöhe (mm)1995Eigengewicht (kg)2090Tragkraft (kg)995

Raupenkran mieten Minikran Maeda MC 305-2 CRM-E
Baubreite (mm)1280Bauhöhe (mm)1695Eigengewicht (kg)4080Hubhöhe (mm)12520Tragkraft (kg)2980

Raupenkran mieten Minikran Maeda MC 285-2 CRM-E  Eigengewicht (kg)2120Hubhöhe (mm)8700Tragkraft (kg)2820

Minikran mieten Raupenkran Maeda MC 285-2 CRMBaubreite (mm)750Bauhöhe (mm)1470Eigengewicht (kg)1960Hubhöhe (mm)8700Tragkraft (kg)2820

Minikran mieten Raupenkran Maeda MC 305-2 CRM  Baubreite (mm)1280Bauhöhe (mm)1695Eigengewicht (kg)3900Hubhöhe (mm)12520Tragkraft (kg)2980

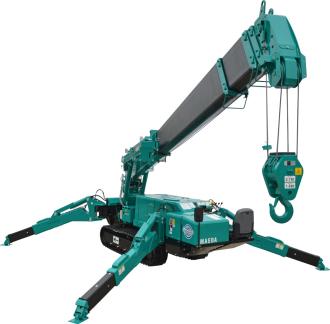

Minikran Maeda MC 405 CRM mieten Eigengewicht (kg)5600Tragkraft (kg)3830

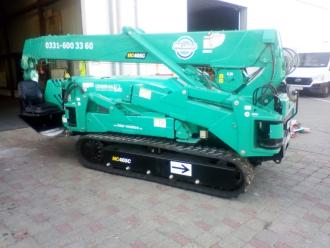

Minikran Maeda MC 405 CRM-E mieten Baubreite (mm)1380Bauhöhe (mm)1980Eigengewicht (kg)5750Hubhöhe (mm)16800Tragkraft (kg)3830

Raupenkran Sennebogen 653 R - Serie E - Dieselmotor (EU Stufe V / Tier 4 final) 129kW,
mit Raupenunterwagen T41/380-2

- Cummins Dieselmotor B 4.5 FR95721, wassergekühlt

Nennleistung: 129kW / 173HP / 175PS, bei 1900min-1 bis 2200min-1,

Maximales Drehmoment: 780Nm bei 1500min -1

Emissionen gemäß Verordnung (EU) 2016/1628 Stufe V / US

EPA Tier 4 final

- Elektrisch beheizbarer Wasserabscheider mit Kraftstoffvorfilter 24V

- Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
2 Stück Scheinwerfer vorne im Kabinendach integriert
1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'', Monitor mit 4-fach Splittung, bis maximal 4    Kameras erweiterbar,

  2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und
  rechte Seite der Maschine

- Gegengewicht 8,9t

- Werkzeug

1 Starker, hydraulisch teleskopierbarer Unterwagen T41/ 380-2 mit Laufwerk B6, Laufwerkslänge 5.340mm,
Unterwagenballast ca. 5,5t (2x 2,75t),
Spurbreite min. 2.300mm, max. 3.800mm

1 Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm

Flachbodenplatten, geschweißte Ausführung für T41/380-2, R44/380

1 2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit, Laufwerk B6

1 Kabinenverstellung für SENNEBOGEN MAXCAB, ca. 15 Grad nach hinten neigbar für bessere Sicht nach oben und ergonomische Arbeitshaltung

1 SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert, Heiz-Klimaautomatik mit Frischluft- und Umluftfilter.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 FOPS-Schutzgitter für Dach (Stufe 2),
für MAXCAB, MAXCAB Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem Unterwagen befestigt

1 Gitter für Frontscheibe für MAXCAB Komfortfahrerkabine

RAL 9005, schwarz

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Aktivkohlefilter für MAXCAB und MASTERCAB,
5 Satz lose beiliegend (5 Stück Umluft und 5 Stück Außenluftfilter)

1 Positionierdrehwerksbremse über Fußpedal

1 Warn- und Sicherheitsbeschilderung nach ISO-Norm
(Internationale Organisation für Normung)

1 Windenbewegungsanzeige für Winde 1 und 2 (falls vorhanden) über Vibration am rechten und linken Joystick

1 Stück Handfeuerlöscher Typ PD6

1 Trittrost neben Kabine (klappbar)

1 Laufsteg beidseitig (links und rechts) am Oberwagen (ohne
Geländer), demontierbar (nicht klappbar), 500mm breit
Oberwagenbreite bei montierten Laufstegen 3.500mm

1 Geländer am Oberwagen rechte Seite,
klappbar, Höhe 1100mm

1 Standard Betriebsstoffe (Öle und Fette) für
Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen
Hinweis: Hydrauliköltyp ist separat anzugeben

1 Hydrauliköl Shell Tellus S2 VA 46

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

1 Kamerasystem - Erweiterung mit 1 Kamera zur
Windenüberwachung beinhaltet 1x Farbkamera 115° Bildwinkel inklusive Halterung

1 Elektrohydraulisches Notaggregat 400V, 7,5kW zur Betätigung der Notfunktionen bei Ausfall des Dieselmotors. Betrieben über externe Spannungsversorgung 400V, 50 Hz.

1 SENNEBOGEN full power boom, 4- teilig,

Länge von 9,4m bis 30,4m stufenlos hydraulisch teleskopierbar

1 Kranwinde, 50kN Zugkraft mit Feinhubsteuerung, Seildurchmesser 16mm, wartungsarm, mit Seilanpressrolle; inkl. Seilablaufsicherung der letzten 3 Windungen

1 2. Kranwinde, 50kN Zugkraft mit Feinhubsteuerung,

wartungsarm, Seildurchmesser 16mm, mit Seilanpressrolle, inkl. Seilablaufsicherung der letzten 3 Windungen, mit Seil-Durchmesser 16mm, Länge 170m, mit Taschenschloss, ohne Haken

1 Hubseil, Durchmesser 16mm, Länge 170m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14-16mm, lose der Maschine beigelegt.

1 35t Einzelhaken, 16mm Seil, 3 Rollen, Identnr. 035.16.3.0270

1 Schnabelausleger 5t
mit Hubendschalter, 5t Einzelhaken für 16mm Seil 0 Seilrollen

1 Spitzenausleger, Länge 6,5m, anbaubar an Teleskopausleger, seitlich an den Teleskopausleger anklappbar, Winkelverstellung 0° / 40°, Hubendschalter, ohne Lasthaken, inkl. Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

1 Spitzenauslegerverlängerung auf 13m Gesamtlänge, Länge 6,5m,

anbaubar an 6,5m Spitzenausleger, Winkelverstellung 0° / 40°, Hubendschalter, ohne Lasthaken

1 Ballastablagehilfe mit Umlenksystem über Tele-Ausleger

1 Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder,

Aufzeichnung von Informationen aus der Überlastsicherung.

Kranabnahme und LMB- Programmierung für folgende
Konfigurationen in Verbindung mit Unterwagen T41/ 380-2:

- Ballast 8,9t + Unterwagenballast 5,5t; Spurbreite 3,8m, 3,0m und 2,3m

- 6,5m Klappspitze; Ballast 8,9t + Unterwagenballast 5,5t; Spurbreite 3,8m

- 6,5m Verlängerung für Spitze; Ballast 8,9t + Unterwagenballast 5,5t; Spurbreite 3,8m

- Schnabel 5t

1 Arbeitsbereichsbegrenzung - individuell programmierbar

Begrenzung von Drehwinkel und Auslegerradius

1 Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen
für Raupenunterwagen, Haupt- und Schnabelausleger, inklusive aller Spurvarianten

2 LED Scheinwerfer (24V / 50W)
hinten am Oberwagen links und rechts auf der Rückwand montiert.

2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)
stoßunempfindlich, mit elektrisch verstellbarer Traverse am Grundausleger montiert

2 Rundumleuchten am Heck des Gerätes für Fahren und Drehen

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen- und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

1 Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

1 Digitaler Ersatzteilkatalog online verfügbar

- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)

- Fortlaufende Aktualisierung

HINWEIS: Der Katalog steht auch als pdf-Datei zum Download bereit.

1 SENtrack Telemetriesystem inklusive Verbindungsgebühren für 3 Jahre ab Inbetriebnahme.

Ausführung: Standard SIM

Funktionsumfang:

- Online Zugang zur Benutzeroberfläche

- Geographische Ortung der Maschine

- Fencing (Bereichsüberwachung), Geo (Bewegungsüberwachung) und Time (Betriebszeitüberwachung)

- Benachrichtigungsfunktion (mail und mobil) bei Bewegung oder Fehlern

- Wartungserinnerungen und -quittierung

- Übertragung Fehlercodes (DTC) und Warnlampen

- AEMP Schnittstelle (ISO 15143)

- Druckbare Statistikseite zu Verbrauch, Auslastung und Betriebszeiten

Länderabdeckung:

Mitgliedsstaaten der Europäischen Union, Albanien, Algerien,

Anguilla, Antigua und Barbuda, Argentinien, Armenien, Australien, Aserbaidschan, Barbados, Belarus, Bosnien-Herzegowina, Britische Jungferninseln, Kambodscha, Kanada, Kaimaninseln, Chile, Hong Kong, Kolumbien, Dominica, Ägypten, El Salvador, Äquatorialguinea, Färöer Inseln, Gibraltar, Georgien, Grönland, Grenada, Guernsey, Guyana, Island, Indien, Indonesien, Isle of Man, Israel, Japan, Jersey, Jordanien, Kasachstan, Kirgisistan, Liechtenstein, Malaysia, Mexiko, Monaco, Mongolei, Montenegro,

Montserrat, Marokko, Neuseeland, Norwegen, Oman, Paraguay, Peru, Philippinen, Republik Korea, Moldawien, Russland, St. Kitts und Nevis, St. Lucia, St. Vincent und die Grenadinen, Serbien, Singapur, Südafrika, Sri Lanka, Palästina, Schweiz, Taiwan, Thailand, Ehemalige jugoslawische Republik Mazedonien, Vereinigtes Königreich und Nordirland, Tunesien, Türkei, Turksund Caicosinseln, Ukraine, Vereinigte Arabische Emirate, USA, Vietnam

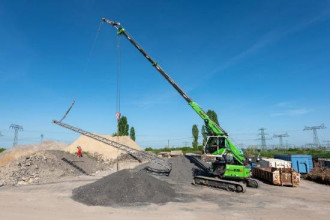

Raupenkran Sennebogen 613 R - Serie E - Dieselmotor (EU Stufe V / Tier 4 final) 100kW,
mit Raupenunterwagen

- CUMMINS Motor F3.8 - FR95683, 100kW / 2200min-1,
   wassergekühlt

Abgas-Emissionen Verordnung
(EU) 2016/1628 Stufe V / US EPA Tier 4 final

- Elektrisch beheizbarer Wasserabscheider mit Kraftstoffvorfilter 24V

- Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,
2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und
rechte Seite der Maschine

- Gegengewicht 4,1t

- Werkzeug

Raupen-Teleskopunterwagen Typ T21/300-190, mit hydraulischer
Spurverstellung von 1,9 – 3,0m und Laufwerk B60

Wartungsfreie Raupenkette B60 (51 Glieder)
mit 600mm 3-Steg-Bodenplatten, abgeschrägt
für T21/300-190

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit (für
Raupenunterwagen)

1 Werkzeugkiste am Unterwagen montiert (nur für
Raupenunterwagen)

SENNEBOGEN MULTICAB Komfortfahrerkabine,
schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster,
Scheibenwischer- Waschanlage für Front- und Dachscheibe,
Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer
vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,
Sitzheizung und Kopfstütze
Sicherheitsgurt / 2 Zoll - Standard

Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für
MULTICAB Komfortfahrerkabine

Dachfenster in Panzerglasausführung für MULTICAB
Komfortfahrerkabine

Warn- und Sicherheitsbeschilderung nach ISO-Norm
(Internationale Organisation für Normung)

Sonnenrollo für Dachscheibe

Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Positionierdrehwerksbremse über Fußpedal

1 Stück Handfeuerlöscher Typ PD6

Standard Betriebsstoffe (Öle und Fette) für
Umgebungstemperaturen
von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46

WICHTIGER HINWEIS zu Hydraulik-/Bioöle:

Aufgrund der Vielfalt der auf dem Markt verfügbaren
Hydraulik-/Bioöle ist SENNEBOGEN die Prüfung aller Typen nicht
möglich, deshalb wurden Standardöle definiert, geprüft und
freigegeben.

Werden durch den Kunden andere Öltypen beigestellt oder zur
Befüllung gefordert, übernimmt SENNEBOGEN keinerlei
Gewährleistung für direkte und/oder indirekte Schäden am Gerät,
die durch das auf Kundenwunsch befüllte Öl entstehen.

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,
Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),
empfohlene Ausstattung besonders bei Verwendung von Bioöl

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der
Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

Funkfernsteuerung komplett für Kran und / oder Arbeitsplattform,
inklusive Rundumleuchte
(Funkfernsteuerungsteil mit Display, Sender und Empfänger)

Elektrische Betankungspumpe 50 l/min mit Füllstandsabschaltung
ACHTUNG: nicht geeignet für Maschinen mit Pylon

Teleskopausleger, 3-teilig, Länge 18,8m, hydraulisch teleskopierbar

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit
Sonderrillung (System Lebus), Seildurchmesser 14mm,
wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung
der letzten 3 Windungen

Hubseil, Durchmesser 14mm, Länge 80m

Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der
Maschine beigelegt

10,5t Einzelhaken, 14mm Seil, 1 Rolle, Identnr. 010.14.1.0100

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Klappspitze 5m, inkl. Lasthaken 4t (mattschwarz lackiert, rot/weiße
Schraffur aufgeklebt), Hubendschalter, inklusive Aufnahme der
Klappspitze in Parkposition

Elektronische Lastmomentbegrenzung LMB inkl.
Lastgewichtsanzeige über die elektronische
Lastmomentbegrenzung, inkl. Programm und Eventrecorder,
Aufzeichnung von Informationen aus der Überlastsicherung

Kranabnahme und LMB- Programmierung für folgende
Konfigurationen:

- Hauptausleger, Spurbreite 3,0m und 1,9m

- Spitzenausleger, Spurbreite 3,0m und 1,9m

Arbeitsbereichsbegrenzung - individuell programmierbar.

Begrenzung von Drehwinkel und Auslegerradius

Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für
Raupenunterwagen, Hauptausleger inklusive aller Spurvarianten

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)
auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)
auf dem Kabinendach hinten links montiert

2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)
am Grundausleger montiert

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,
Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen- und
Schnabelausleger RAL 7022 grau,

Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach
in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

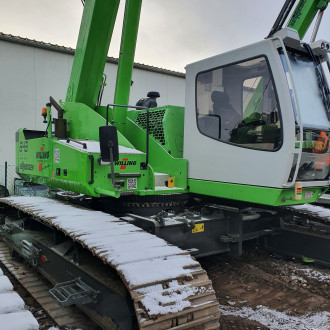

Raupenkran Sennebogen 643 R Gebrauchtmaschine

Typ: Sennebogen 643 R

Baujahr: 2020

Betriebsstunden: ca. 1.792

643 R Serie E- Dieselmotor (Tier 4 final/IV) 129 kW mit Raupenunterwagen

- Cummins Dieselmotor QSB 4.5, 129 kW/2200min-1, Emissionen gem. US EPA Tier 4 final/EU Stufe IV, wassergekühlt, inklusive elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter 24 V

- Leerlaufstoppautomatik für Dieselmotor

-Eco-Schaltung für Dieselmotor

- Heiz-Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
2 Stück Scheinwerfer vorne im Kabinendach integriert
1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem-Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7", Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar, 2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 7,0t + Unterwagenballast 4,0t

- Werkzeug

Starker, hydraulisch teleskopierbarer Unterwagen T41/380 mit Laufwerk B60, Laufwerkslänge 5.338 mm, Spurbreite min. 2.300 mm, max. 3.800 mm

Wartungsfreie Raupenkette B60 (58 Glieder) mit 700 mm 3-Steg-Bodenplatten, abgeschrägt für T31/380, T41/380

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit, Laufwerk B60

1 Werkzeugkiste an Mittelbrücke

Kabinenverstellung MULTICAB - 15° neigbar

Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

SENNEBOGEN MULTICAB Komfortfahrerkabine, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer-Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze
Sicherheitsgurt / 2 Zoll - Standard

Dachfenster in Panzerglasausführung für MULTICAB Komfortfahrerkabine

Sonnenrollo für Dachscheibe

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Positionierdrehwerksbremse über Fußpedal

1 Stück Handfeuerlöscher Typ PD6

Trittrost neben Kabine (klappbar)

Laufsteg beidseitig (liinks und rechts) am Oberwagen (ohne Geländer), demontierbar (nicht klappbar), 500 mm breit

Oberwagenbreite bei montierten Laufstegen 3.500 mm

Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliktyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

SENNEBOGEN full power boom, 4-teilig, Länge von 9 m bis 30 m stufenlos teleskopierbar

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14 mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

2. Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage), wartungsarm, für Seildurchmesser 14 mm, mit Seilanpressrolle, inkl. Seilablaufsicherung der letzten drei Windungen, mit Seildurchmesser 14 mm, Länge 130 m, mit Taschenschloss, ohne Haken

1 Hubseil, Durchmesser 14 mm, Länge 160 m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14 mm, lose der Maschine beigelegt

25t Einzelhaken, 14 mm Seil, 3 Rollen, Ident-Nr. 025.14.3.0220, Gewicht 220 kg,

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Schnabelausleger 3,5t mit Hubendschalter, 4t Einzelhaken für 14 mm Seil 0 Seilrollen

Spitzenausleger, Länge 6,5 m, anbaubar an Teleskopausleger, seitlich an den Teleskopausleger anklappbar, Winkelverstellung 0°/40°, Hubendschalter, ohne Lasthaken, inkl. Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

Kranabnahme und LMB-Programmierung für folgende Konfigurationen in Verbindung mit Unterwagen T41/380:

- Ballast 7,0t + Unterwagenballast 4,0t; Spurbreite 3,8 m, 3,0 m und 2,3 m

- 6,5 m Klappspitze; Ballast 7,0t + Unterwagenballast 4,0t; Spurbreite 3,8 m

- 6,5 m Verlängerung für Spitze; Ballast 7,0t + Unterwagenballast 4,0t; Spurbreite 3,8 m

- Schnabel 3,5t

Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen- und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

Ersatzteilliste zweifach in deutscher oder englischer Sprache

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

 - Cummins Dieselmotor B 4.5 FR95721, Nennleistung: 129kW/173HP/175PS, bei 1900 min-1 bis 2200 min-1,

Maximales Drehmoment: 780Nm bei 1500 min -1

Emissionen gemäß Verordnung (EU) 2016/1628 Stufe VI US EPA

Tier 4 final, wassergekühlt

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
2 Stück Scheinwerfer vorne im Kabinendach integriert
1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

 - Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'', Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar, 2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 7,0t + Unterwagenballast 4,0t

- Werkzeug

Starker, hydraulisch teleskopierbarer Unterwagen T41/ 380 mit Laufwerk B60, Laufwerkslänge 5.300mm, Spurbreite min. 2.300mm, max. 3.800mm

Wartungsfreie Raupenkette B60 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt für T31/380, T41/380

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit, Laufwerk B60

1 Werkzeugkiste an Mittelbrücke

Kabinenverstellung MULTICAB - 15° neigbar

SENNEBOGEN MULTICAB Komfortfahrerkabine, schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfevorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für MULTICAB Komfortfahrerkabine

Dachfenster in Panzerglasausführung für MULTICAB

Komfortfahrerkabine

FOPS-Schutzgitter für Dach (Stufe 2), für MAXCAB, MAXCAB

Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem Unterwagen befestigt

Sonnenrollo für Dachscheibe

Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

Positionierdrehwerksbremse über Fußpedal

Windenbewegungsanzeige für Winde 1 und 2 (falls vorhanden) über

Vibration am rechten und linken Joystick

1 Stück Handfeuerlöscher Typ PD6 Serie

1 Trittrost neben Kabine (klappbar)

1 Laufsteg beidseitig (links und rechts) am Oberwagen (ohne Geländer), demontierbar (nicht klappbar), 500mm breit

Oberwagenbreite bei montierten Laufstegen 3.500mm

Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen Hinweis: Hydrauliköltyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46 Serie Serie

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

1 Kamerasystem - Erweiterung mit 1 Kamera zur Windenüberwachung

beinhaltet 1x Farbkamera 115° Bildwinkel inklusive Halterung

Funkfernsteuerung komplett für Kran und I oder Arbeitsplattform, inklusive Rundumleuchte

(Funkfernsteuerungsteil mit Display, Sender und Empfänger)

Elektrohydraulisches Notaggregat 400V, 7,5kW zur Betätigung der Notfunktionen bei Ausfall des Dieselmotors. Betrieben über externe Spannungsversorgung 400V, 50 Hz.

SENNEBOGEN full power boom, 4- teilig,

Länge von 9m bis 30m stufenlos teleskopierbar

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm,

wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

2. Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage), wartungsarrn, für Seildurchmesser 14mm, mit Seilanpressrolle, inkl. Seilablaufsicherung der letzten drei Windungen, mit Seil - Durchmesser 14mm, Länge 130m, mit Taschenschloss, ohne Haken

1 Hubseil, Durchmesser 14mm, Länge 160m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der IVeschine beigelegt

25t Einzelhaken, 14mm Seil, 3 Rollen, klentnr. 025.14.3.0220, Gewicht ca. 220kg,

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Schnabelausleger 3,5t

mit Hubendschalter, 4t Einzelhaken für 14mm Seil 0 Seilrollen

Spitzenausleger, Länge 6,5m, anbaubar an Teleskopausleger,

seitlich an den Teleskopausleger anklappbar,

Winkelverstellung 0° 140°, Hubendschalter, ohne Lasthaken, inkl.

Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

Spitzenauslegerverlängerung auf 13m Gesamtlänge, Länge 6,5m,

anbaubar an 6,5m Spitzenausleger, Winkelverstellung 0° I 40°,

Hubendschalter ohne Lasthaken

Elektronische Lastmomentbegrenzung LM3 inkl.

Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung,

inkl. Programm und Eventrecorder, Aufzeichnung von Informationen

aus der Überlastsicherung.

Kranabnahme und LMB- Programmierung für folgende

Konfigurationen in Verbindung mit Unterwagen T41/ 380:

- Ballast 7,0t + Unterwagenballast 4,0t; Spurbreite 3,8m, 3,0m und

2,3m

- 6,5m Klappspitze; Ballast 7,0t + Unterwagenballast 4,0t; Spurbreite

3,8m

- 6,5m Verlängerung für Spitze; Ballast 7,0t + Unterwagenballast 4,0t;

Spurbreite 3,8m

- Schnabel 3,5t

Arbeitsbereichsbegrenzung - individuell programmierbar.

Begrenzung von Drehwinkel und Auslegerradius

Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für

Raupenunterwagen, Haupt- und Schnabelausleger, inklusive aller

Spurvarianten

2 LED Scheinwerfer (24V f 50W)

hinten am Oberwagen links und rechts auf der Rückwand montiert.

2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) stoßunempfindlich,

mit elektrisch verstellbarer Traverse am Grundausle er montiert

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzenund

Schnabelausleger RAL 7022 grau,

Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach

in deutscher Sprache

Digitaler Ersatzteilkatalog online verfügbar

- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch,

Portugiesisch, Türkisch, Russisch)

- Fortlaufende Aktualisierung

HINWEIS: Der Katalog steht auch als pdf-Datei zum Download bereit.

SENtrack Telemetriesystem inklusive Verbindungsgebühren für

3 Jahre ab nbetriebnahme.

Ausführung: Standard SIM

Funktionsumfang:

- Online Zugang zur Benutzeroberfläche

- Geographische Ortung der Maschine

- Fencing (Bereichsüberwachung), Geo (Bewegungsüberwachung)

und Time (Betriebszeitüberwachung)

- Benachrichtigungsfunktion (mail und mobil} bei Bewegung oder

Fehlern

- Wartungserinnerungen und -quittierung

- Übertragung Fehlercodes (DTC) und Warnlampen

- AEMP Schnittstelle (ISO 15143)

- Druckbare Statistikseite zu Verbrauch, Auslastung und Betriebszeiten

Länderabdeckung:

Mitgliedsstaaten der Europäischen Union, Albanien, Algerien, Anguilla, Antigua und Barbuda, Argentinien, Armenien, Australien, Aserbaidschan, Barbados, Belarus, Bosnien-Herzegowina, Britische Jungferninseln, Kambodscha, Kanada, Kaimaninseln, Chile, Hong Kong, Kolumbien, Dominica, ~ypten, EI Salvador, Äquatorialguinea, Färöer Inseln, Gibraltar, Georgien, Grönland, Grenada, Guemsey, Guyana, Island, Indien, Indonesien, lsle of Man, Israel, Japan, Jersey, Jordanien, Kasachstan, Kirgisistan, Liechtenstein, Malaysia, Mexiko, Monaco, Mongolei, Montenegro, Montserrat, Marokko, Neuseeland, Norwegen, Oman, Paraguay, Peru, Philippinen, Republik Korea, Moldawien, Russland, St. Kitts und Nevis, St. Lucia, St. Vincent und die Grenadinen, Serbien, Singapur, Südafrika, Sri Lanka, Palästina, Schweiz, Taiwan, Thailand, Ehemalige jugoslawische Republik Mazedonien, Vereinigtes Königreich und Nordirland, Tunesien, Türkei, Turks- und Caicosinseln, Ukraine, Vereinigte Arabische Emirate, USA, Vietnam

- CUMMINS Motor F3.8 - FR95683, 100kW / 2200min-1, wassergekühlt

  Abgas-Emissionen Verordnung  (EU) 2016/1628 Stufe V / US EPA Tier 4 final

- Elektrisch beheizbarer Wasserabscheider mit Kraftstoffvorfilter 24V

- Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
   2 Stück Scheinwerfer vorne im Kabinendach integriert
   1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'' Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,
2 x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 4,1t

- Werkzeug

1 Raupen-Teleskopunterwagen Typ T21/300-190, mit hydraulischer Spurverstellung von 1,9 – 3,0m und Laufwerk B60

- 1 Wartungsfreie Raupenkette B60 (51 Glieder) mit 600mm 3-Steg-Bodenplatten, abgeschrägt für T21/300-190

- 1 2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit (für Raupenunterwagen)

- 1 Werkzeugkiste am Unterwagen montiert (nur für Raupenunterwagen)

- 1 Kabinenverstellung Typ E175 für SENNEBOGEN MULTICAB, hydraulisch stufenlos um 1,75m hochfahrbar

- 1 SENNEBOGEN MULTICAB Komfortfahrerkabine, schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

- 1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

- 1 Sicherheitsgurt / 2 Zoll - Standard

- 1 Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für MULTICAB Komfortfahrerkabine

- 1 Dachfenster in Panzerglasausführung für MULTICAB Komfortfahrerkabine

- 1 FOPS-Schutzgitter für Dach (Stufe 2), für MAXCAB

      MAXCAB Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem Unterwagen befestigt

- 1 Gitter für Frontscheibe für MULTICAB Komfortfahrerkabine RAL 9005, schwarz

- 1 Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

- 1 Sonnenrollo für Dachscheibe

- 1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

- 1 Positionierdrehwerksbremse über Fußpedal

- 1 1 Stück Handfeuerlöscher Typ PD6

- 1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen
   Hinweis: Hydrauliköltyp ist separat anzugeben

- 1 Hydrauliköl Shell Tellus S2 VA 46

- 1 WICHTIGER HINWEIS zu Hydraulik-/Bioöle:

   Aufgrund der Vielfalt der auf dem Markt verfügbaren Hydraulik-/Bioöle ist SENNEBOGEN die Prüfung aller Typen nicht möglich, deshalb wurden Standardöle definiert, geprüft und freigegeben. Werden durch den Kunden andere Öltypen beigestellt oder zur Befüllung gefordert, übernimmt SENNEBOGEN keinerlei Gewährleistung für direkte und/oder indirekte Schäden am Gerät, die durch das auf Kundenwunsch befüllte Öl entstehen.

- 1 SENNEBOGEN Hydro-Clean:
   Hydraulikfeinstfiltersystem mit Wasserabsorption,

   Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

- 1 Kamerasystem - Erweiterung mit 1 Kamera zur Windenüberwachung beinhaltet 1x Farbkamera 115° Bildwinkel inklusive Halterung

- 1 Funkfernsteuerung komplett für Kran und / oder Arbeitsplattform, inklusive LED-Blitzleuchte (Funkfernsteuerungsteil mit Display, Sender und Empfänger)

- 1 Teleskopausleger, 3-teilig, Länge 18,8m, hydraulisch teleskopierbar

- 1 Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

- 1 Hubseil, Durchmesser 14mm, Länge 80m

- 1 1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der Maschine beigelegt

- 1 10,5t Einzelhaken, 14mm Seil, 1 Rolle, Identnr. 010.14.1.0100

      Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

- 1 Klappspitze 5m, inkl. Lasthaken 4t (mattschwarz lackiert, rot/weiße Schraffur aufgeklebt), Hubendschalter, inklusive Lagerbock der Klappspitze in Parkposition

- 1 Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung

Kranabnahme und LMB- Programmierung für folgende Konfigurationen:

- Hauptausleger, Spurbreite 3,0m und 1,9m

- Spitzenausleger, Spurbreite 3,0m und 1,9m

-1 Arbeitsbereichsbegrenzung - individuell programmierbar.

     Begrenzung von Drehwinkel und Auslegerradius

- 1 Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für Raupenunterwagen, Hauptausleger inklusive aller Spurvarianten

- 1 1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten rechts montiert

- 1 1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten links montiert

-1  2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) am Grundausleger montiert

- 1 2 LED-Blitzleuchten am Heck des Gerätes für Fahren und Drehen

- 1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen_und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

-1 Bedienungs- und Wartungsanleitung zweifach in deutscher und englischer Sprache

- 1 Digitaler Ersatzteilkatalog online verfügbar

- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)

- Fortlaufende Aktualisierung

   Hinweis: Der Katalog steht auch als PDF-Datei zum Download bereit.

- 1 SENtrack DS Telemetriesystem für Dieselmaschinen E-Serie inklusive Verbindungsgebühren (10MB/Monat) für 3 Jahre ab Inbetriebnahme. Ausführung Standard SIM

Funktionsumfang:

- Online Zugang zur BEnutzeroberfläche

- Geographische Ortung der Maschine

- Fencing (Bereichsüberwachung), Geo (Bewegungsüberwachung) und Time (Betriebszeitüberwachung)

  Benachrichigungsfunktion (mail und mobil) bei Bewegung oder Fehlern

- Wartungserinnerungen und -quittierung

- Übertragung Fehlercodes (DTC) und Warnlampen

- AEMP SChnittstelle (ISO 15143)

- Druckbare Statistikseite zu Verbrauch, Auslastung und Betriebszeiten

Länderabdeckung:
Mitgliedsstaaten der Europäischen Union, Albanien, Algerien, Anguilla, Antigua und Barbuda, Argentinien, Armenien, Australien, Aserbaidschan, Barbados, Belarus, Bosnien-Herzegowina, Britische Jungferninseln, Kambodscha, Kanada, Kaimaninseln, Chile, Hong Kong, Kolumbien, Dominica, Ägypten, El Salvador, Äquatorialguinea, Färöer Inseln, Gibraltar, Georgien, Grönland, Grenada, Guernsey, Guyana, Island, Indien, Indonesien, Isle of Man, Israel, Japan, Jersey, Jordanien, Kasachstan, Kirgisistan, Liechtenstein, Malaysia, Mexiko, Monaco, Mongolei, Montenegro, Montserrat, Marokko, Neuseeland, Norwegen, Oman, Paraguay, Peru, Philippinen, Republik Korea, Moldawien, Russland, St. Kitts und Nevis, St. Lucia, St. Vincent und die Grenadinen, Serbien, Singapur, Südafrika, Sri Lanka, Palästina, Schweiz, Taiwan, Thailand, Ehemalige jugoslawische Republik Mazedonien, Vereinigtes Königreich und Nordirland, Tunesien, Türkei, Turks und Caicosinseln, Ukraine, Vereinigte Arabische Emirate, USA, Vietnam

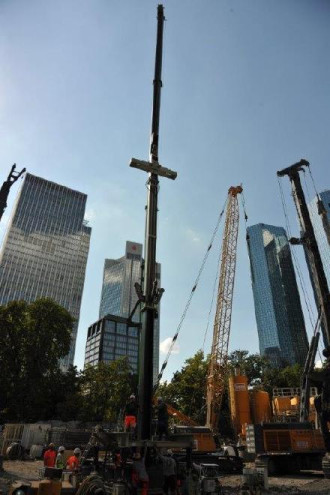

Raupenkran Sennebogen 6103 R Serie E Dieselmotor (EU Stufe V/ Tier 4 final) 168kW, mit Raupenunterwagen - 10848

- Cummins Motor B 6.7 FR95885, 168kW/2200 min-1, Betriebspunkt 186kW/2000 min-1, Abgas-Emissionen
  Verordnung (EU) 2016/1628 Stufe V / US EPA Tier 4 final, wassergekühlt
- Leerlaufstoppautomatik für Dieselmotor
- Eco-Schaltung für Dieselmotor
- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
  2 Stück Scheinwerfer vorne im Kabinendach integriert
  1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7", Monitor mit 4-fach Splittung,
   bis maximal 4 Kameras erweiterbar, 2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der
   Maschine

- Gegengewicht 28,2t

- Ballastablageeinrichtung hydraulisch

- Werkzeug

Hydraulisch teleskopierbarer Unterwagen T107/419
Laufwerk B7, Laufwerkslänge 6.440mm,  Spurbreiten min. 2.680mm, max. 4.200mm,
sehr einfach abnehmbare Laufradträger

Wartungsfreie Raupenkette B7 (62 Glieder) mit 800mm Flachbodenplatten, gerundet, geschweißte Ausführung für T87/419 ,T97/420, T107/419, T107/420

Hydraulische Unterwagen Hubeinrichtung bestehend aus: 4 Stück Hydraulikzylinder mit Einzelsteuerung über Fernbedienung zur Montage der Laufradträger.

2-Stufen-Fahrmotoren für Laufwerk B7

Kabinenverstellung für SENNEBOGEN MAXCAB, ca. 20 Grad nach hinten neigbar für bessere Sicht nach oben und ergonomische Arbeitshaltung

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert, Heiz-Klimaautomatik mit Frischluft- und Umluftfilter.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Positionierdrehwerksbremse über Fußpedal

Windenbewegungsanzeige für Winde 1 und 2 (falls vorhanden) über Vibration am rechten und linken Joystick

1 Stück Handfeuerlöscher Typ PD6

Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

Trittrost neben Kabine (klappbar und abnehmbar)
Trittrost vor Kabine
Laufsteg beidseitig (links und rechts) am Oberwagen (ohne Geländer), klappbar und abnehmbar, 600mm breit
Geländer am Oberwagen rechts, klappbar, Höhe 1100mm

Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen
Hinweis: Hydrauliköltyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

Automatische Zentralschmierung für Teleskopkran:
- Auslegeranlenkpunkt
- Wippzylinderanlenkpunkt
- Drehkranzlaufbahn

Elektrische Betankungspumpe 50 l/min mit Füllstandsabschaltung
ACHTUNG: nicht geeignet für Maschinen mit Pylon

Pin boom, 5-teilig, Länge von 12,5m bis 47m hydraulisch teleskopierbar

Kranwinde, 100kN Zugkraft (in der 6. Lage) mit Feinhubsteuerung, Seildurchmesser 22mm, wartungsarm, mit Seilanpressrolle; inkl. Seilablaufsicherung der letzten 4 Windungen

2. Kranwinde, 100kN Zugkraft mit Feinhubsteuerung, wartungsarm, für Seildurchmesser 22mm, mit Seilanpressrolle, inkl. Seilablaufsicherung der letzten 4 Windungen, mit Hubseil - Durchmesser 22mm, Länge 205m mit Taschenschloss, ohne Haken

1 Hubseil, Durchmesser 22mm, Länge 205m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

63t EH, 22mm Seil, 3 Rollen, Spez.nr. 063.22.3.0900, Gewicht ca. 900kg

Schnabelausleger 9t mit Hubendschalter, 10t Einzelhaken für 22mm Seil, 0 Seilrollen

Spitzenausleger, Länge 8m, anbaubar an Teleskopausleger, seitlich an den Teleskopausleger anklappbar,

Winkelverstellung 0° / 20°/ 40°, Hubendschalter, ohne Lasthaken, inkl. Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

Spitzenauslegerverlängerung auf 15m Gesamtlänge, Länge 7m, anbaubar an 8m Spitzenausleger, seitlich an den Teleskopausleger anklappbar

Winkelverstellung 0° / 20° / 40°, Hubendschalter, ohne Lasthaken

Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

Kranabnahme und LMB- Programmierung für folgende Konfigurationen in Verbindung mit Raupen-Unterwagen T107/419:
- Ballast 28,2t + 17,0t; Spurbreite 4,2m und 3,44m
- Ballast 14,3t + 17,0t; Spurbreite 4,2m, 3,44m und 2,68m
- Ballast 0,0t + 0,0t; Spurbreite 4,2m, 3,44m und 2,68m
- 8m Klappspitze; Ballast 28,2t + 17,0t; Spurbreite 4,2m
- 7m Verlängerung für Spitze; Ballast 28,2t + 17,0t; Spurbreite 4,2m
- Schnabel 9t

Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen- und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

Digitaler Ersatzteilkatalog online verfügbar
- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)
- Fortlaufende Aktualisierung

HINWEIS: Der Katalog steht auch als pdf-Datei zum Download bereit.

SENtrack DS Telemetriesystem für Dieselmaschinen E-Serie inklusive Verbindungsgebühren
(10MB/Monat) für 2 Jahre mit folgenden Abfragemöglichkeiten:
- Geographische Ortung der Maschine
- Überwachung der Betriebszustände
- Historie zu Betriebszustand der Maschine mit Durchschnittsberechnung
- Wartungsmanagement mit Alarm
- Störungsüberwachung mit Alarm
- Benutzerverwaltungssystem
- Betriebsspannung, Zündung, Motoröltemperatur und –druck, Dieselverbrauch, Motorbetriebsstunden, Auslastung,
   Motordrehzahl

Sennebogen 613 R Serie E Raupenkran Dieselmotor (EU Stufe V / Tier 4 final) 100kW, mit Raupenunterwagen - 10963

- CUMMINS Motor F3.8 - FR95683, 100kW / 2200min-1, wassergekühlt

Abgas-Emissionen Verordnung  (EU) 2016/1628 Stufe V / US EPA Tier 4 final

- Elektrisch beheizbarer Wasserabscheider mit Kraftstoffvorfilter 24V

- Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

 2 Stück Scheinwerfer vorne im Kabinendach integriert

 1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'' Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,  2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 4,1t

- Werkzeug

1 Raupen-Teleskopunterwagen Typ T21/300-190, mit hydraulischer Spurverstellung von 1,9 – 3,0m und Laufwerk B60

- 1 Wartungsfreie Raupenkette B60 (51 Glieder) mit 600mm 3-Steg-Bodenplatten, abgeschrägt für T21/300-190

- 1 2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit (für Raupenunterwagen)

- 1 Werkzeugkiste am Unterwagen montiert (nur für Raupenunterwagen)

- 1 Kabinenverstellung Typ E175 für SENNEBOGEN MULTICAB, hydraulisch stufenlos um 1,75m hochfahrbar

- 1 SENNEBOGEN MULTICAB Komfortfahrerkabine, schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

- 1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

- 1 Sicherheitsgurt / 2 Zoll - Standard

- 1 Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für MULTICAB Komfortfahrerkabine

- 1 Dachfenster in Panzerglasausführung für MULTICAB

Komfortfahrerkabine

- 1 FOPS-Schutzgitter für Dach (Stufe 2), für MAXCAB

MAXCAB Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem Unterwagen befestigt

- 1 Gitter für Frontscheibe für MULTICAB Komfortfahrerkabine RAL 9005, schwarz

- 1 Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

- 1 Sonnenrollo für Dachscheibe

- 1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

- 1 Positionierdrehwerksbremse über Fußpedal

- 1 1 Stück Handfeuerlöscher Typ PD6

- 1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen
      Hinweis: Hydrauliköltyp ist separat anzugeben

- 1 Hydrauliköl Shell Tellus S2 VA 46

- 1 WICHTIGER HINWEIS zu Hydraulik-/Bioöle:
   Aufgrund der Vielfalt der auf dem Markt verfügbaren Hydraulik-/Bioöle ist SENNEBOGEN die Prüfung aller Typen nicht möglich, deshalb wurden Standardöle definiert, geprüft und freigegeben. Werden durch den Kunden andere Öltypen beigestellt oder zur Befüllung gefordert, übernimmt SENNEBOGEN keinerlei Gewährleistung für direkte und/oder indirekte Schäden am Gerät, die durch das auf Kundenwunsch befüllte Öl entstehen.

- 1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

- 1 Kamerasystem - Erweiterung mit 1 Kamera zur Windenüberwachung beinhaltet 1x Farbkamera 115° Bildwinkel inklusive Halterung

- 1 Funkfernsteuerung komplett für Kran und / oder Arbeitsplattform, inklusive LED-Blitzleuchte (Funkfernsteuerungsteil mit Display, Sender und Empfänger)

-1 Elektrohydraulisches Notaggregat 24V, 2kW zur Betätigung der Notfunktionen bei Ausfall des Dieselmotors. Betrieben üebr das Bordnetz 24V.

- 1 Teleskopausleger, 3-teilig, Länge 18,8m, hydraulisch teleskopierbar

- 1 Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit

Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

- 1 Hubseil, Durchmesser 14mm, Länge 80m

- 1 1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der Maschine beigelegt

- 1 10,5t Einzelhaken, 14mm Seil, 1 Rolle, Identnr. 010.14.1.0100

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

- 1 Klappspitze 5m, inkl. Lasthaken 4t (mattschwarz lackiert, rot/weiße Schraffur aufgeklebt), Hubendschalter, inklusive Lagerbock der Klappspitze in Parkposition

- 1 Elektronische Lastmomentbegrenzung LMB inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung, inkl. Programm und Eventrecorder,

Aufzeichnung von Informationen aus der Überlastsicherung

Kranabnahme und LMB- Programmierung für folgende

Konfigurationen:

- Hauptausleger, Spurbreite 3,0m und 1,9m

- Spitzenausleger, Spurbreite 3,0m und 1,9m

-1 Arbeitsbereichsbegrenzung - individuell programmierbar.

Begrenzung von Drehwinkel und Auslegerradius

- 1 Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für Raupenunterwagen, Hauptausleger inklusive aller Spurvarianten

- 1 1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten rechts montiert

- 1 1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten links montiert

-1  2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) am Grundausleger montiert

- 1 2 LED-Blitzleuchten am Heck des Gerätes für Fahren und Drehen

- 1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen_und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

-1 Bedienungs- und Wartungsanleitung zweifach in deutscher und englischer Sprache

- 1 Digitaler Ersatzteilkatalog online verfügbar

- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)

- Fortlaufende Aktualisierung

Hinweis: Der Katalog steht auch als PDF-Datei zum Download bereit.

- 1 SENtrack DS Telemetriesystem für Dieselmaschinen E-Serie inklusive Verbindungsgebühren (10MB/Monat) für 3 Jahre ab Inbetriebnahme.

Ausführung Standard SIM

Funktionsumfang:
- Online Zugang zur BEnutzeroberfläche

- Geographische Ortung der Maschine

- Fencing (Bereichsüberwachung), Geo (Bewegungsüberwachung) und Time (Betriebszeitüberwachung) Benachrichigungsfunktion (mail und mobil) bei Bewegung oder Fehlern

- Wartungserinnerungen und -quittierung

- Übertragung Fehlercodes (DTC) und Warnlampen

- AEMP SChnittstelle (ISO 15143)

- Druckbare Statistikseite zu Verbrauch, Auslastung und Betreibszeiten

Länderabdeckung:
Mitgliedsstaaten der Europäischen Union, Albanien, Algerien, Anguilla, Antigua und Barbuda, Argentinien, Armenien, Australien, Aserbaidschan, Barbados, Belarus, Bosnien-Herzegowina, Britische Jungferninseln, Kambodscha, Kanada, Kaimaninseln, Chile, Hong Kong, Kolumbien, Dominica, Ägypten, El Salvador, Äquatorialguinea, Färöer Inseln, Gibraltar, Georgien, Grönland, Grenada, Guernsey, Guyana, Island, Indien, Indonesien, Isle of Man, Israel, Japan, Jersey, Jordanien, Kasachstan, Kirgisistan, Liechtenstein, Malaysia, Mexiko, Monaco, Mongolei, Montenegro, Montserrat, Marokko, Neuseeland, Norwegen, Oman, Paraguay, Peru, Philippinen, Republik Korea, Moldawien, Russland, St. Kitts und Nevis, St. Lucia, St. Vincent und die Grenadinen, Serbien, Singapur, Südafrika, Sri Lanka, Palästina, Schweiz, Taiwan, Thailand, Ehemalige jugoslawische Republik Mazedonien, Vereinigtes Königreich und Nordirland, Tunesien, Türkei, Turksund Caicosinseln, Ukraine, Vereinigte Arabische Emirate, USA, Vietnam

Raupenkran Sennebogen 6103 R Serie E Dieselmotor (EU Stufe V/ Tier 4 final) 168kW, mit Raupenunterwagen - 10848

- Cummins Motor B 6.7 FR95885, 168kW/2200 min-1, Betriebspunkt 186kW/2000 min-1, Abgas-Emissionen
  Verordnung (EU) 2016/1628 Stufe V / US EPA Tier 4 final, wassergekühlt
- Leerlaufstoppautomatik für Dieselmotor
- Eco-Schaltung für Dieselmotor
- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
  2 Stück Scheinwerfer vorne im Kabinendach integriert
  1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7", Monitor mit 4-fach Splittung,
   bis maximal 4 Kameras erweiterbar, 2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der
   Maschine

- Gegengewicht 28,2t

- Ballastablageeinrichtung hydraulisch

- Werkzeug

Hydraulisch teleskopierbarer Unterwagen T107/419
Laufwerk B7, Laufwerkslänge 6.440mm,  Spurbreiten min. 2.680mm, max. 4.200mm,
sehr einfach abnehmbare Laufradträger

Wartungsfreie Raupenkette B7 (62 Glieder) mit 800mm Flachbodenplatten, gerundet, geschweißte Ausführung für T87/419 ,T97/420, T107/419, T107/420

Hydraulische Unterwagen Hubeinrichtung bestehend aus: 4 Stück Hydraulikzylinder mit Einzelsteuerung über Fernbedienung zur Montage der Laufradträger.

2-Stufen-Fahrmotoren für Laufwerk B7

Kabinenverstellung für SENNEBOGEN MAXCAB, ca. 20 Grad nach hinten neigbar für bessere Sicht nach oben und ergonomische Arbeitshaltung

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert, Heiz-Klimaautomatik mit Frischluft- und Umluftfilter.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Positionierdrehwerksbremse über Fußpedal

Windenbewegungsanzeige für Winde 1 und 2 (falls vorhanden) über Vibration am rechten und linken Joystick

1 Stück Handfeuerlöscher Typ PD6

Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

Trittrost neben Kabine (klappbar und abnehmbar)
Trittrost vor Kabine
Laufsteg beidseitig (links und rechts) am Oberwagen (ohne Geländer), klappbar und abnehmbar, 600mm breit
Geländer am Oberwagen rechts, klappbar, Höhe 1100mm

Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen
Hinweis: Hydrauliköltyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

Automatische Zentralschmierung für Teleskopkran:
- Auslegeranlenkpunkt
- Wippzylinderanlenkpunkt
- Drehkranzlaufbahn

Elektrische Betankungspumpe 50 l/min mit Füllstandsabschaltung
ACHTUNG: nicht geeignet für Maschinen mit Pylon

Pin boom, 5-teilig, Länge von 12,5m bis 47m hydraulisch teleskopierbar

Kranwinde, 100kN Zugkraft (in der 6. Lage) mit Feinhubsteuerung, Seildurchmesser 22mm, wartungsarm, mit Seilanpressrolle; inkl. Seilablaufsicherung der letzten 4 Windungen

2. Kranwinde, 100kN Zugkraft mit Feinhubsteuerung, wartungsarm, für Seildurchmesser 22mm, mit Seilanpressrolle, inkl. Seilablaufsicherung der letzten 4 Windungen, mit Hubseil - Durchmesser 22mm, Länge 205m mit Taschenschloss, ohne Haken

1 Hubseil, Durchmesser 22mm, Länge 205m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

63t EH, 22mm Seil, 3 Rollen, Spez.nr. 063.22.3.0900, Gewicht ca. 900kg

Schnabelausleger 9t mit Hubendschalter, 10t Einzelhaken für 22mm Seil, 0 Seilrollen

Spitzenausleger, Länge 8m, anbaubar an Teleskopausleger, seitlich an den Teleskopausleger anklappbar,

Winkelverstellung 0° / 20°/ 40°, Hubendschalter, ohne Lasthaken, inkl. Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

Spitzenauslegerverlängerung auf 15m Gesamtlänge, Länge 7m, anbaubar an 8m Spitzenausleger, seitlich an den Teleskopausleger anklappbar

Winkelverstellung 0° / 20° / 40°, Hubendschalter, ohne Lasthaken

Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

Kranabnahme und LMB- Programmierung für folgende Konfigurationen in Verbindung mit Raupen-Unterwagen T107/419:
- Ballast 28,2t + 17,0t; Spurbreite 4,2m und 3,44m
- Ballast 14,3t + 17,0t; Spurbreite 4,2m, 3,44m und 2,68m
- Ballast 0,0t + 0,0t; Spurbreite 4,2m, 3,44m und 2,68m
- 8m Klappspitze; Ballast 28,2t + 17,0t; Spurbreite 4,2m
- 7m Verlängerung für Spitze; Ballast 28,2t + 17,0t; Spurbreite 4,2m
- Schnabel 9t

Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau, Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen- und Schnabelausleger RAL 7022 grau, Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

Digitaler Ersatzteilkatalog online verfügbar
- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)
- Fortlaufende Aktualisierung

HINWEIS: Der Katalog steht auch als pdf-Datei zum Download bereit.

SENtrack DS Telemetriesystem für Dieselmaschinen E-Serie inklusive Verbindungsgebühren
(10MB/Monat) für 2 Jahre mit folgenden Abfragemöglichkeiten:
- Geographische Ortung der Maschine
- Überwachung der Betriebszustände
- Historie zu Betriebszustand der Maschine mit Durchschnittsberechnung
- Wartungsmanagement mit Alarm
- Störungsüberwachung mit Alarm
- Benutzerverwaltungssystem
- Betriebsspannung, Zündung, Motoröltemperatur und –druck, Dieselverbrauch, Motorbetriebsstunden, Auslastung,
   Motordrehzahl

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit, Laufwerk B6
Hubseil, Durchmesser 14mm, Länge 160m (für Auslegerlänge 30m)
Leistungspaket mit 6-Zylinder Deutz Dieselmotor TCD 2012 L06 2V
Tier III, wassergekühlt, 135kW / 2000min-1

SENNEBOGEN MAXCAB - Kabine mit Schiebetüre und stufenlos nach hinten neigbar, schwingungsgedämpfter Großraum Fahrerplatz, mit hervorragender Schalldämmung, Großraumkabine mit ausgezeichneter Rundumsicht und neuen ergonomisch gestalteten Bedientableaus, getöntes Sicherheitsglas, Frontscheibe ausstellbar, großes Dachfenster, Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung, Kopfstütze und Sicherheitsgurt, Scheibenwischer
Waschanlage für Frontscheibe
Schiebefenster in Fahrertür (ESG)

20t Einzelhaken, 14mm Seil, 3 Rollen, Identnr. 020.14.3.0220

Arbeitsbereichsbegrenzung / Virtual Wall - individuell programmierbar
Begrenzung von Drehwinkel, Auslegerhöhe und Arbeitsradius

Trittrost neben Kabine klappbar, ohne Geländer (geschraubt)
Achtung vergrößerte Transportbreite!

- Sehr servicefreundliche Anordnung der Aggregate
- Moderne, leistungsfähige Hydraulikanlage in Load-Sensing/LUDV-Technik
- Fußpedal für Schwenkbremsansteuerung als Positionsbremse
- Werkzeug

Beleuchtungspaket Raupe/Aufbau bestehend aus:
- 2 Stück Halogenscheinwerfer vorne im Kabinendach integriert
- 1 Stück Arbeitsscheinwerfer am Oberwagen vorne rechts
- 2 Stück Rückleuchten

Kranabnahme durch den Technischen Überwachungsverein (TÜV) Deutschland nach BGG 905 Kapitel 4.2.4.4. Punkte 4, 5 und 6 (anstelle interner Abnahme).

1 Werkzeugkiste an Unterwagen-Mittelbrücke

Positionierdrehwerksbremse über Fußpedal, hydraulisch

Elektrische Betankungspumpe mit Füllstandabschaltung

SENNEBOGEN Hydro-Clean: Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

1 Rundumleuchte an der Kabine

Gegengewicht 5,4t

Radiovorbereitung mit Antenne und Lautsprecher

2 Rundumleuchten am Heck des Gerätes mit Intervallhupe für Fahren und Drehen

Teleskopausleger, 4-teilig, Länge 30m, hydraulisch teleskopierbar - ohne StVZO

2 Stück Zusatz-Scheinwerfer (24 V / 110 Watt) am Grundausleger montiert

Vorbereitung für späteren Anbau (Nachrüstung) eines 6,5m/13m Spitzenauslegers, LMB-Programmierung und Kranabnahme.

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Sonnenrollo für Dachfenster

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück Handfeuerlöscher Typ PD6

Starker, hydraulisch teleskopierbarer Unterwagen T 41/380-2 mit Laufwerk B6

Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung

Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm.

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

Standardlackierung: Oberwagen, Ausleger RAL6018 grün,
Kabine RAL7038, Unterwagen RAL7022 grau,
Auslegerschüsse innen mattschwarz

Heiz-Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der Maschine beigelegt.

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700 mm
3-Steg-Bodenplatten, abgeschrägt

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

SENNEBOGEN Diagnostik System

Traglasttabellen:
643R-30.0/75/1977/5.0/08.06
643R-30.0/75/1227/5.0/08.06
643R-30.0/75/1977/5.0/08.06 SA13.0
643R-30.0/75/1977/5.0/08.06 SA6.5
643R-30.0/75/1977/5.0/08.06 S
643R-30.0/75/1227/5.0/08.06 S

Stranglast:
3.500kg

Raupenkran Sennebogen 633 R - Serie E - Dieselmotor (EU Stufe V/Tier 4 final) 129kW mit Raupenunterwagen

- Cummins Dieselmotor B 4.5 FR95721,
Nennleistung: 129kW/173HP/175PS,
bei 1900 min-1 bis 2200 min-1,

Maximales Drehmoment: 780Nm bei 1500 min -1

Emissionen gemäß Verordnung (EU) 2016/1628 Stufe V / US

EPA Tier 4 final, wassergekühlt

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
2 Stück Scheinwerfer vorne im Kabinendach integriert
1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen
vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet
  1 Farbmonitor 7'', Monitor mit 4-fach Splittung, bis maximal
  4 Kameras erweiterbar, 2x Farbkamera mit 115° Bildwinkel für
  Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 5t

- Werkzeug

Starker, hydraulisch teleskopierbarer Unterwagen T31/380 mit
Laufwerk B60, Laufwerkslänge 5.208mm, Spurbreite min.
2.280mm; max. 3.800mm

Wartungsfreie Raupenkette B60 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt
für T31/380, T41/380

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit,
Laufwerk B60

1 Werkzeugkiste an Mittelbrücke Serie Serie

Kabinenverstellung MULTICAB - 15° neigbar Serie

SENNEBOGEN MULTICAB Komfortfahrerkabine,
schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster,
Scheibenwischer- Waschanlage für Front- und Dachscheibe,
Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer
vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,
Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard Serie

Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für
MULTICAB Komfortfahrerkabine

Dachfenster in Panzerglasausführung für MULTICAB
Komfortfahrerkabine

1 FOPS-Schutzgitter für Dach (Stufe 2), für MAXCAB, MAXCAB
Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter
wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem
Unterwagen befestigt

1 Sonnenrollo für Dachscheibe

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Warn- und Sicherheitsbeschilderung nach ISO-Norm
(Internationale Organisation für Normung)

Positionierdrehwerksbremse über Fußpedal

Windenbewegungsanzeige für Winde 1 und 2 (falls vorhanden)
über Vibration am rechten und linken Joystick

1 Stück Handfeuerlöscher Typ PD6

1 Trittrost neben Kabine (klappbar)

1 Laufsteg beidseitig (links und rechts) am Oberwagen (ohne
Geländer), demontierbar (nicht klappbar), 500mm breit

Oberwagenbreite bei montierten Laufstegen 3.500mm

Standard Betriebsstoffe (Öle und Fette) für
Umgebungstemperaturen
von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

Hydrauliköl Shell Tellus S2 VA 46 Serie

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,
Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),
empfohlene Ausstattung besonders bei Verwendung von Bioöl

Kamerasystem - Erweiterung mit 1 Kamera zur
Windenüberwachung beinhaltet 1x Farbkamera 115° Bildwinkel
inklusive Halterung

1 Funkfernsteuerung komplett für Kran und / oder Arbeitsplattform,
inklusive Rundumleuchte
(Funkfernsteuerungsteil mit Display, Sender und Empfänger)

SENNEBOGEN full power boom, 3- teilig
Länge von 10,0m bis 25,2m stufenlos hydraulisch teleskopierbar

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit
Sonderrillung (System Lebus), Seildurchmesser 14mm,
wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der
letzten 3 Windungen

2. Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage),
wartungsarm, für Seildurchmesser 14mm, mit Seilanpressrolle,
inkl. Seilablaufsicherung der letzten drei Windungen, mit Seil-
Durchmesser 14mm, Länge 80m, ohne Haken

Hubseil, Durchmesser 14mm, Länge 160m mit Taschenschloss

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der
Maschine beigelegt

1 25t Einzelhaken, 14mm Seil, 3 Rollen,
Identnr. 025.14.3.0220, Gewicht ca. 220kg,
Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

1 Schnabelausleger 3,5t
mit Hubendschalter, 4t Einzelhaken für 14mm Seil 0 Seilrollen

1 Spitzenausleger, Länge 6,5m, anbaubar an Teleskopausleger,
seitlich an den Teleskopausleger anklappbar,
Winkelverstellung 0° / 40°, Hubendschalter, ohne Lasthaken, inkl.
Auflauframpe und Lagerbock

ACHTUNG: Lasthaken nach Bedarf separat bestellen!

1 Spitzenauslegerverlängerung auf 13m Gesamtlänge, Länge 6,5m,
anbaubar an 6,5m Spitzenausleger, Winkelverstellung 0° / 40°,
Hubendschalter, ohne Lasthaken

Elektronische Lastmomentbegrenzung LMB inkl.
Lastgewichtsanzeige über die elektronische
Lastmomentbegrenzung, inkl. Programm und Eventrecorder,
Aufzeichnung von Informationen aus der Überlastsicherung.

Kranabnahme und LMB- Programmierung für folgende
Konfigurationen:

- Ballast 5,0t; Spurbreite 3,8m, 3,05m und 2,3m

- 6,5m Klappspitze; Ballast 5,0t; Spurbreite 3,8m

- 6,5m Verlängerung für Spitze; Ballast 5,0t; Spurbreite 3,8m

- Schnabel 3,5t

1 Arbeitsbereichsbegrenzung - individuell programmierbar.

Begrenzung von Drehwinkel und Auslegerradius

1 Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für Raupenunterwagen, Haupt- und Schnabelausleger, inklusive aller Spurvarianten

2 LED Scheinwerfer (24V / 50W)
hinten am Oberwagen links und rechts auf der Rückwand montiert.

2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)
stoßunempfindlich, mit elektrisch verstellbarer Traverse am
Grundausleger montiert

10641  Zentralschmieranlage OW Kran  mit  Ritzelschmierung

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,
Kabine RAL 7038 grau,
Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen-
und Schnabelausleger RAL 7022 grau,

Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach
in deutscher oder englischer Sprache

Digitaler Ersatzteilkatalog online verfügbar

- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch,
   Italienisch, Portugiesisch, Türkisch, Russisch)

- Fortlaufende Aktualisierung

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit, Laufwerk B6
Hubseil, Durchmesser 14mm, Länge 160m (für Auslegerlänge 30m)
Leistungspaket mit 6-Zylinder Deutz Dieselmotor TCD 2012 L06 2V
Tier III, wassergekühlt, 135kW / 2000min-1

SENNEBOGEN MAXCAB - Kabine mit Schiebetüre und stufenlos nach hinten neigbar, schwingungsgedämpfter Großraum Fahrerplatz, mit hervorragender Schalldämmung, Großraumkabine mit ausgezeichneter Rundumsicht und neuen ergonomisch gestalteten Bedientableaus, getöntes Sicherheitsglas, Frontscheibe ausstellbar, großes Dachfenster, Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung, Kopfstütze und Sicherheitsgurt, Scheibenwischer
Waschanlage für Frontscheibe
Schiebefenster in Fahrertür (ESG)

20t Einzelhaken, 14mm Seil, 3 Rollen, Identnr. 020.14.3.0220

Arbeitsbereichsbegrenzung / Virtual Wall - individuell programmierbar
Begrenzung von Drehwinkel, Auslegerhöhe und Arbeitsradius

Trittrost neben Kabine klappbar, ohne Geländer (geschraubt)
Achtung vergrößerte Transportbreite!

- Sehr servicefreundliche Anordnung der Aggregate
- Moderne, leistungsfähige Hydraulikanlage in Load-Sensing/LUDV-Technik
- Fußpedal für Schwenkbremsansteuerung als Positionsbremse
- Werkzeug

Beleuchtungspaket Raupe/Aufbau bestehend aus:
- 2 Stück Halogenscheinwerfer vorne im Kabinendach integriert
- 1 Stück Arbeitsscheinwerfer am Oberwagen vorne rechts
- 2 Stück Rückleuchten

Kranabnahme durch den Technischen Überwachungsverein (TÜV) Deutschland nach BGG 905 Kapitel 4.2.4.4. Punkte 4, 5 und 6 (anstelle interner Abnahme).

1 Werkzeugkiste an Unterwagen-Mittelbrücke

Positionierdrehwerksbremse über Fußpedal, hydraulisch

Elektrische Betankungspumpe mit Füllstandabschaltung

SENNEBOGEN Hydro-Clean: Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

1 Rundumleuchte an der Kabine

Gegengewicht 5,4t

Radiovorbereitung mit Antenne und Lautsprecher

2 Rundumleuchten am Heck des Gerätes mit Intervallhupe für Fahren und Drehen

Teleskopausleger, 4-teilig, Länge 30m, hydraulisch teleskopierbar - ohne StVZO

2 Stück Zusatz-Scheinwerfer (24 V / 110 Watt) am Grundausleger montiert

Vorbereitung für späteren Anbau (Nachrüstung) eines 6,5m/13m Spitzenauslegers, LMB-Programmierung und Kranabnahme.

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Sonnenrollo für Dachfenster

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück Handfeuerlöscher Typ PD6

Starker, hydraulisch teleskopierbarer Unterwagen T 41/380-2 mit Laufwerk B6

Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung

Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm.

Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

Standardlackierung: Oberwagen, Ausleger RAL6018 grün,
Kabine RAL7038, Unterwagen RAL7022 grau,
Auslegerschüsse innen mattschwarz

Heiz-Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der Maschine beigelegt.

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700 mm
3-Steg-Bodenplatten, abgeschrägt

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

SENNEBOGEN Diagnostik System

Traglasttabellen:
643R-30.0/75/1977/5.0/08.06
643R-30.0/75/1227/5.0/08.06
643R-30.0/75/1977/5.0/08.06 SA13.0
643R-30.0/75/1977/5.0/08.06 SA6.5
643R-30.0/75/1977/5.0/08.06 S
643R-30.0/75/1227/5.0/08.06 S

Stranglast:
3.500kg

613 R - Serie E - Dieselmotor (EU Stufe V / Tier 4 final) 100kW,
mit Raupenunterwagen

- CUMMINS Motor F3.8 - FR95683, 100kW / 2200min-1, wassergekühlt

Abgas-Emissionen Verordnung
(EU) 2016/1628 Stufe V / US EPA Tier 4 final

- Elektrisch beheizbarer Wasserabscheider mit Kraftstoffvorfilter 24V
- Vorabscheider für Luftfilter
- Diesel-Partikelfilter (DPF)
- Leerlaufstoppautomatik für Dieselmotor
- Eco-Schaltung für Dieselmotor
- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:
2 Stück Scheinwerfer vorne im Kabinendach integriert
1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1 Farbmonitor 7'',
   Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,
   2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und rechte Seite der Maschine

- Gegengewicht 4,1t

- Werkzeug

Raupen-Teleskopunterwagen Typ T21/300-190, mit hydraulischer Spurverstellung von 1,9 – 3,0m und Laufwerk B60

1 wartungsfreie Raupenkette B60 (51 Glieder) mit 600mm 3-Steg-Bodenplatten, abgeschrägt für T21/300-190

2-Stufen-Fahrmotoren für erhöhte Fahrgeschwindigkeit (für Raupenunterwagen)

1 Werkzeugkiste am Unterwagen montiert (nur für Raupenunterwagen)

1 Kabinenverstellung Typ E175 für SENNEBOGEN MULTICAB, hydraulisch stufenlos um 1,75m hochfahrbar

1 SENNEBOGEN MULTICAB Komfortfahrerkabine, schwingungsgedämpft, getöntes Sicherheitsglas, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Geteilte Frontscheibe ausstellbar, getöntes Sicherheitsglas, für MULTICAB Komfortfahrerkabine

1 Dachfenster in Panzerglasausführung für MULTICAB Komfortfahrerkabine

1 FOPS-Schutzgitter für Dach (Stufe 2), für MAXCAB, MAXCAB Industrie, MULTICAB, RAL 9005, schwarz Hinweis: Schutzgitter wird bei Bedarf und zur Einhaltung der Transporthöhen auf dem Unterwagen befestigt

1 Sonnenrollo für Dachscheibe

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

Positionierdrehwerksbremse über Fußpedal

1 Stück Handfeuerlöscher Typ PD6

Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

Warn- und Sicherheitsbeschilderung nach ISO-Norm (Internationale Organisation für Normung)

Hydrauliköl Shell Tellus S2 VA 46

WICHTIGER HINWEIS zu Hydraulik-/Bioöle: Aufgrund der Vielfalt der auf dem Markt verfügbaren Hydraulik-/Bioöle ist SENNEBOGEN die Prüfung aller Typen nicht möglich, deshalb wurden Standardöle definiert, geprüft und freigegeben.

Werden durch den Kunden andere Öltypen beigestellt oder zur Befüllung gefordert, übernimmt SENNEBOGEN keinerlei Gewährleistung für direkte und/oder indirekte Schäden am Gerät, die durch das auf Kundenwunsch befüllte Öl entstehen.

1 SENNEBOGEN Hydro-Clean:
Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

Automatische Zentralschmierung mit 14 Schmierstellen für Teleskopkran:
- Auslegeranlenkpunkt
- Wippzylinderanlenkpunkt
- Drehkranzlaufbahn

Kamerasystem - Erweiterung mit 1 Kamera zur Windenüberwachung beinhaltet 1x Farbkamera 115° Bildwinkel inklusive Halterung

1 Funkfernsteuerung komplett für Kran und / oder Arbeitsplattform, inklusive Rundumleuchte (Funkfernsteuerungsteil mit Display, Sender und Empfänger)

Teleskopausleger, 3-teilig, Länge 18,8m, hydraulisch teleskopierbar

1 Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen

1 Hubseil, Durchmesser 14mm, Länge 80m

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 14mm, lose der Maschine beigelegt

1 10,5t Einzelhaken, 14mm Seil, 1 Rolle, Identnr. 010.14.1.0100

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

1 Klappspitze 5m, inkl. Lasthaken 4t (mattschwarz lackiert, rot/weiße Schraffur aufgeklebt), Hubendschalter, inklusive Aufnahme der Klappspitze in Parkposition

1 Elektronische Lastmomentbegrenzung LMB inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung, inkl. Programm und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung

Kranabnahme und LMB- Programmierung für folgende Konfigurationen:
- Hauptausleger, Spurbreite 3,0m und 1,9m
- Spitzenausleger, Spurbreite 3,0m und 1,9m Serie

Arbeitsbereichsbegrenzung - individuell programmierbar.

Begrenzung von Drehwinkel und Auslegerradius

Kranabnahme und LMB-Programmierung für 2°/4°-Tabellen für Raupenunterwagen, Hauptausleger inklusive aller Spurvarianten

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) auf dem Kabinendach hinten links montiert

2 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt) am Grundausleger montiert

2 Rundumleuchten am Heck des Gerätes für Fahren und Drehen

Standardlackierung: Karosserie, Ausleger RAL 6018 grün, Kabine RAL 7038 grau,
Unterwagen, Oberwagenrahmen, Winden, Wippzylinder, Spitzen und Schnabelausleger RAL 7022 grau,
Auslegerschüsse innen mattschwarz

Bedienungs- und Wartungsanleitung zweifach in deutscher oder englischer Sprache

Digitaler Ersatzteilkatalog online verfügbar
- 8 Sprachen (Deutsch, Englisch, Spanisch, Französisch, Italienisch, Portugiesisch, Türkisch, Russisch)
- Fortlaufende Aktualisierung

HINWEIS: Der Katalog steht auch als pdf-Datei zum Download bereit.

Sonderpositionen:
2. Kranwinde, 35kN Zugkraft (max. 40kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 14mm, wartungsarm, mit Seilanpressrolle inkl. Seilablaufsicherung der letzten 3 Windungen, mit Hubseil - Durchmesser 14mm, Länge 80m, mit Taschenschloss, ohne Haken

Achtung Hinweis:
Winde 1 und 2 können nicht gleichzeitig betrieben werden. 2. Winde darf nur mit 3m Klappspitze betrieben werden. Das Umschalten zwischen den beiden Winden erfolgt über den Wahlschalter in der Kabine.

1 Klappspitze 3m, inkl. Lasthaken 4t (mattschwarz lackiert, rot/weiße Schraffur aufgeklebt), Hubendschalter, inklusive Aufnahme der Klappspitze in Parkposition, Kranabnahme und LMB-Programmierung Offset 20°/45°

Achtung Hinweis:
Kein gleichzeitiger Anbau von beiden Spitzen möglich!
